碳纤维薄板激光钻孔全攻略：从工艺优化到设备选型

2025-06-14 返回列表

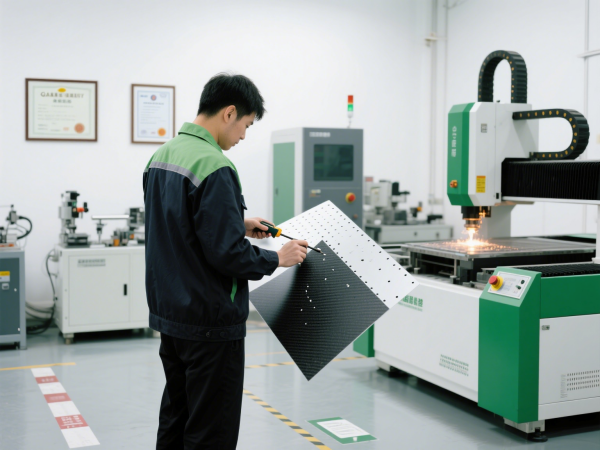

在复合材料加工领域，碳纤维薄板以其卓越的比强度性能，成为高端装备轻量化的核心材料。然而其特殊的层间结构，让钻孔加工成为制约产业应用的关键瓶颈。激光钻孔技术的出现，通过非接触式热加工原理，系统性解决了传统机械加工的精度、效率与质量难题。本文将从工艺参数优化、设备选型要点、典型缺陷预防等维度，构建碳纤维薄板激光钻孔的完整解决方案。

一、激光钻孔工艺的核心参数控制体系

1. 能量参数配置策略

激光功率与脉冲频率的协同调节，直接决定材料的去除方式：

薄板加工（≤1.5mm）：采用峰值功率 60-100W、频率 40-60kHz 的组合，利用高频脉冲的叠加效应实现材料逐层汽化，热影响区可控制在 50μm 以内
中厚板加工（1.5-5mm）：建议降低频率至 20-30kHz，提升单脉冲能量，配合 0.5MPa 辅助气体吹扫，确保熔渣有效排出
某无人机制造商实测数据显示，通过功率频率动态调整，3mm 厚度碳纤维板的钻孔时间从 1.2 秒 / 孔缩短至 0.8 秒 / 孔，且分层缺陷率下降 67%。

2. 运动控制技术要点

数控系统的插补精度与加速度控制，是保证孔位精度的关键：

定位精度：需选用分辨率≤0.001mm 的伺服电机，配合直线光栅尺反馈，实现 ±0.015mm 的定位精度
加工速度：对于直径 2mm 以下小孔，建议控制在 100-200mm/min，避免高速移动导致的光斑偏移；大孔加工可提升至 300-500mm/min
五轴联动设备在曲面加工时，需启用激光头姿态补偿算法，确保加工角度偏差≤0.1°，这对航空航天曲面部件加工至关重要。

3. 辅助气体应用方案

气体类型与压力的选择，直接影响孔壁质量：

加工需求	气体类型	压力范围 (MPa)	典型应用场景
高精度表面	氮气	0.8-1.0	航空航天结构件
高效加工	空气	0.5-0.7	汽车量产部件
多层复合板	氩气	0.6-0.9	电子设备薄壁件

二、设备选型的五大核心指标解析

1. 激光器类型的技术对比

激光器类型	波长 (nm)	脉冲宽度 (ns)	优势场景	成本区间 (万元)
光纤激光	1064	20-200	常规厚度加工	8-15
紫外激光	355	5-50	0.5mm 以下微孔	15-25
超快激光	1030	<5	超薄件精密加工	30+

光纤激光器凭借性价比优势占据 80% 以上市场份额，适合大多数汽车、通用航空领域；紫外与超快激光则在消费电子微加工中不可或缺。

2. 聚焦系统的性能参数

焦距选择：短焦距（100mm）适合小孔加工（≤1mm），长焦距（200mm）用于大厚度材料或曲面加工
光斑质量：需选择 M?<1.3 的高光束质量激光器，配合消色差聚焦镜片，确保 100μm 以下光斑直径
动态聚焦：具备自动焦距调节功能的设备，可适应 ±5mm 的高度变化，加工曲面部件时效率提升 40%

3. 数控系统的智能化水平

自动对刀：通过激光测距仪实现工件表面定位，对刀时间 < 5 秒，重复精度 ±0.01mm
加工编程：支持 DXF/DWG 文件导入，内置碳纤维加工工艺库，可自动生成钻孔路径与参数
状态监控：实时显示激光功率、气压、加工坐标等数据，异常时自动停机并报警

4. 工作台结构的选型要点

龙门式：适合加工尺寸 > 1000mm 的大型部件，负载能力强但精度稍低（±0.02mm）
悬臂式：紧凑设计适合中小尺寸加工（≤500mm），定位精度可达 ±0.01mm
真空吸附：针对 0.5mm 以下薄板，需配置气压可调的真空夹具，防止加工时材料翘曲

5. 能耗与维护成本

典型光纤激光钻孔机功率约 5-15kW，每小时耗电 8-12 度，较传统机械加工节省 30% 能耗
激光头维护周期≥2000 小时，主要更换聚焦镜片（成本约 2000 元 / 次），远低于机械钻床的刀具损耗（日均 500 元以上）

三、典型加工缺陷预防与解决方案

1. 分层缺陷的多维度控制

成因分析：轴向压力（机械加工）或热应力积累（激光加工）超过层间结合强度
激光工艺对策：
- 采用 "先周边后中心" 的螺旋扫描路径，减少单次能量输入
- 加工前进行 30-50℃预热，降低材料内部应力差异
- 厚度 > 3mm 时，分 2-3 层加工，每层间隔 2 秒冷却

2. 孔壁粗糙的改善方案

检测标准：航空航天部件要求孔壁粗糙度 Ra≤6.3μm，汽车部件可放宽至 Ra≤12.5μm
优化措施：
- 提升脉冲频率至 50kHz 以上，采用重叠率 30% 的扫描策略
- 改用氮气吹扫，配合 0.8MPa 气压清除熔融残渣
- 加工后进行激光微熔修边，耗时增加 10% 但粗糙度可降低 40%

3. 孔径偏差的控制方法

精度要求：精密加工需控制在 ±0.02mm，常规加工 ±0.05mm 可接受
控制手段：
- 每班次首件检测时，使用 20 倍电子显微镜测量孔径
- 建立功率 - 孔径补偿模型，根据实测数据自动调整激光参数
- 环境温度控制在 25±2℃，避免热膨胀导致的机械误差

四、不同厚度碳纤维板的加工方案对比

材料厚度	孔径范围 (mm)	推荐激光器功率	加工速度 (孔 / 分钟)	典型应用领域
<1mm	0.3-1.5	30-60W	150-200	手机中框、平板电脑外壳
1-3mm	1-5	60-120W	80-120	汽车车身部件、无人机框架
3-5mm	3-10	100-200W	30-60	航空航天结构件、工业设备支架

五、加工现场的环境管理要点

洁净度：保持万级洁净车间（尘埃颗粒≤0.5μm），避免杂质影响激光传输
温湿度：温度 20-28℃，湿度 40%-60%，防止镜片结露或材料吸湿变形
废气处理：配置活性炭吸附装置，处理加工产生的树脂热解气体（主要成分为 CO?、NOx）
安全防护：安装激光安全防护罩，操作人员需佩戴 OD4 + 级防护眼镜

结语

激光钻孔技术的成熟应用，标志着碳纤维薄板加工从 "经验驱动" 迈向 "数据驱动" 的智能化阶段。通过能量参数的精准调控、设备选型的科学匹配以及缺陷预防的体系化管理，企业能够构建高效稳定的加工工艺链。对于正在推进轻量化转型的制造企业而言，理解激光钻孔的技术原理、掌握设备选型逻辑、优化现场工艺参数，是突破碳纤维加工瓶颈的关键三步。随着技术的持续进步，激光钻孔设备正与视觉检测、工业机器人等技术深度融合，推动复合材料加工进入全流程智能化的新时代。
