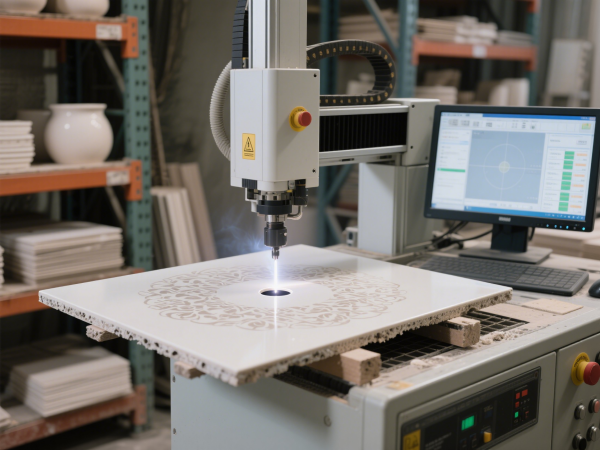

在 “双碳” 政策推动与高端制造升级背景下，陶瓷薄板以其优异性能加速替代传统建材与金属基板。然而，其特殊物理属性对加工设备提出严苛挑战 —— 如何在 3mm 厚度板材上实现 0.1mm 微孔的批量加工？如何平衡加工效率与良品率？激光钻孔设备通过光机电一体化技术，为这些行业难题提供了系统性解决方案。
精度不足：机械钻孔孔径误差普遍在 ±50μm，无法满足电子陶瓷基板（要求 ±5μm）的高精度互联需求；
效率低下：单轴机械钻床每小时仅能加工 200-300 片，且需频繁更换磨损钻头（寿命＜5000 孔）；
污染严重：加工粉尘浓度可达 50mg/m?（远超国家标准 8mg/m?），职业健康风险高，环保治理成本大。
这些问题导致传统加工在高端陶瓷（如 99 氧化铝瓷、氮化硅瓷）应用中举步维艰，而激光钻孔技术的成熟，正是突破瓶颈的关键。
紫外激光器：波长 355nm，热影响区≤10μm，适合 0.05-0.5mm 微孔加工，避免材料热损伤；
光纤激光器：波长 1064nm，功率 50-200W，用于 0.5-5mm 孔径加工，兼顾效率与加工深度（深径比可达 1:50）；
光束质量优化：通过扩束镜、振镜系统将光斑直径控制在 ±2μm 以内，确保孔边缘整齐无毛刺。
大理石机床底座：热膨胀系数＜1.2×10??/℃，配合气浮隔振装置，将外部振动影响降至 0.1μm 以下；
五轴联动平台：X/Y 轴定位精度 ±0.01mm，Z 轴重复定位精度 ±0.005mm，支持曲面陶瓷板的多角度钻孔；
视觉补偿技术：加工前通过双 CCD 相机扫描板材，自动生成坐标偏移补偿数据（补偿精度 ±3μm），解决板材形变（±0.2mm）带来的定位难题。
CAD 图纸导入：支持 DXF、AI 等格式，自动识别孔位坐标与加工参数，编程时间从 2 小时缩短至 10 分钟；
加工过程监控：实时采集激光功率、加工速度、电机扭矩等 50 + 参数，通过边缘计算模块预测设备故障（准确率 90% 以上）；
数据追溯系统：生成加工日志（含每片板材的孔位坐标、加工时间、良品状态），满足 IATF 16949 等质量管理体系追溯要求。
|
应用领域 |
传统加工痛点 |
激光钻孔解决方案优势 |
典型效果对比 |
|
建筑陶瓷 |
崩边率高（15%）、孔壁粗糙 |
无应力加工，崩边率＜1%，孔壁粗糙度 Ra≤3.2μm |
良品率提升 20%，后处理成本下降 80% |
|
电子陶瓷基板 |
微孔加工能力不足（≥0.3mm） |
支持 0.03mm 微孔加工，深径比 1:100，孔位精度 ±2μm |
封装良率从 80% 提升至 97% |
|
新能源散热片 |
深孔加工效率低（单孔 10 秒） |
高速钻孔（单孔 1.5 秒），深孔垂直度误差＜0.5° |
产能提升 300%，散热效率提高 35% |
实证案例：
某电子元器件厂商加工 100×100mm 氮化铝基板（厚度 0.5mm），需加工 1000 个 0.1mm 微孔。传统机械钻孔需 3 小时 / 批，良品率仅 65%；采用激光钻孔设备后，加工时间缩短至 40 分钟 / 批，良品率提升至 96%，年节约成本超 200 万元。
材料类型：
普通建筑陶瓷（硬度≤7H）：可选光纤激光钻孔设备（性价比高，加工速度 500-800 孔 / 分钟）；
特种陶瓷（氧化铝、氮化硅等）：优先紫外激光设备（冷加工，避免材料性能劣化）。
产能需求：
小批量打样（＜100 片 / 天）：单工位设备（占地面积小，成本低）；
规模化生产（＞5000 片 / 天）：双工位 + 自动上下料机型（产能 6000-10000 片 / 天，人工减少 70%）。
精度要求：
建筑装饰（孔径≥1mm）：精度 ±0.05mm 即可满足；
电子封装（孔径≤0.2mm）：需选择定位精度 ±0.01mm、配备动态聚焦系统的机型。
超快激光技术：飞秒激光（脉宽＜500fs）实现 “冷加工” 极限，可加工 0.01mm 级超微孔，推动陶瓷基板向更高集成度发展；
自动化产线集成：与 AGV 机器人、视觉检测设备联动，构建 “无人化” 陶瓷加工车间，预计 2025 年自动化产线渗透率达 40%；
绿色制造升级：设备能耗较传统机械加工降低 60%（每片薄板加工耗电＜0.1kWh），符合全球 ESG 发展趋势。
结语
激光钻孔设备的出现，不仅是陶瓷加工技术的迭代，更是行业生产模式的革新。其高精度解决了高端应用的 “卡脖子” 问题，智能化提升了大规模生产效率，绿色化响应了全球环保号召。对于陶瓷加工企业而言，选择适配的激光钻孔解决方案，即是在建筑装饰、电子信息、新能源等赛道构建核心竞争力，抢占未来市场的战略高地。
